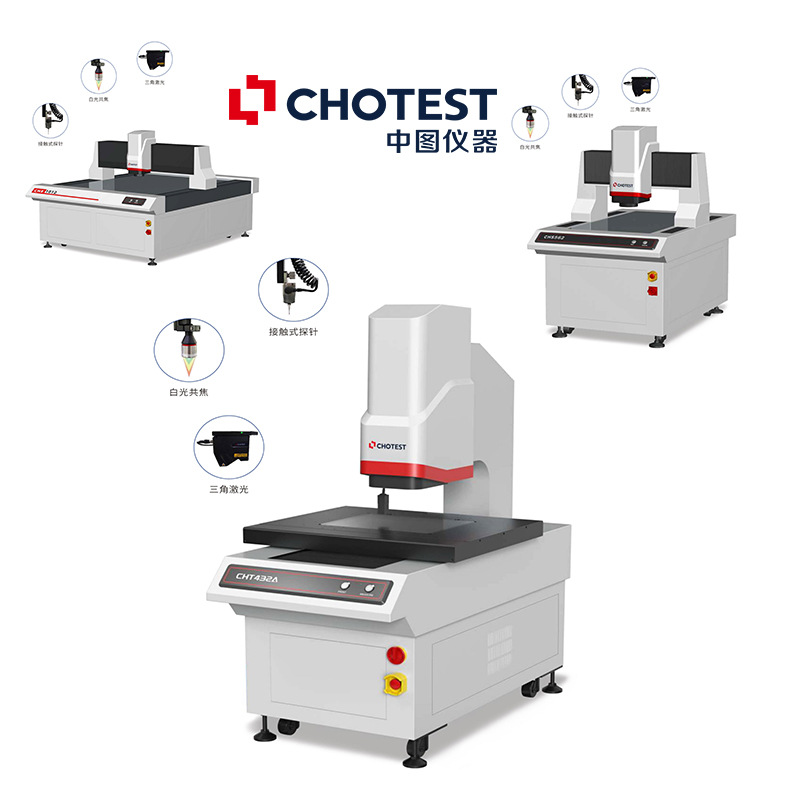

中圖儀器高精度二次元影像測量儀支持觸發測頭和光學測頭，進行高度、平面度測量，實現3D空間測量；高分辨率鏡頭和大視野鏡頭組合測量，兼顧測量效率和精度；自動識別測量部位，每次都能獲得統一穩定的測量結果。在精密電子、晶圓技術、切削工具、塑料、精密零件、彈簧、沖壓件、連接器、模具、軍工、二維復印、繪圖、工程開發、金屬塑料、pcb板、導電橡膠、粉末在冶金、螺絲、鐘表零件、手機、光纖器件、汽車工程、大專院校、科研院所等領域有著廣泛的應用。

工作原理
是利用表面光或輪廓光照明后，經變焦距物鏡通過攝像頭，攝取影像再通過S端子傳送到電腦屏幕上，然后以十字線發生器，在顯示器上產生的視頻十字線為基準，對被測物進行瞄準測量，并通過工作臺帶動光學尺，在X\Y方向上移動由多功能數據處理器進行數據處理，通過軟件進行計算完成測量。

測量功能
1.量測工具：掃描提取邊緣點、多段提取邊緣點、圓形提取邊緣點、橢圓提取、框選提取輪廓線、聚焦點、最近點等。
2.可測幾何量： 點、線、圓（圓心坐標、半徑、直徑）、圓弧、中心、角度、距、線寬、孔位、孔徑、孔數、孔到孔的距離、孔到邊的距離、弧線中心到孔的距離、弧線中心到邊的距離、弧線高點到弧線高點的距離、交叉點到交叉點的距離等。
3.構建特征：交點、中心點、極值點、端點、兩點連線、平行線、垂線、切線、平分線、中心線、線段融合、半徑畫圓、三線內切圓、兩線半徑內切圓等。
4.形位公差：直線度、圓度、輪廓度、位置度、平行度、對稱度、垂直度、同心度、平行度等形位公差評定。
5.坐標系：儀器坐標系、點線、兩點 X、兩線等工件坐標系；圖像配準坐標系；可平移、旋轉、手工調整坐標系。
6.快速工具：R角、水平節距、圓周節距、篩網、槽孔、輪廓比對、彈簧、O型圈等特殊工具快速測量。
7.中圖儀器高精度二次元影像測量儀支持公差批量設置、比例等級劃分、顏色自定義管理。

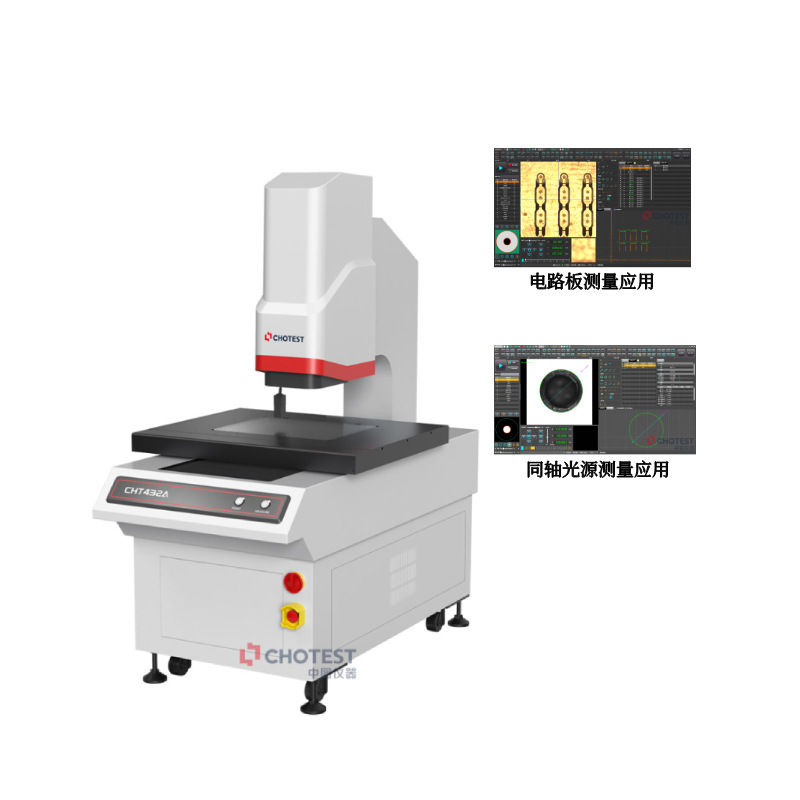

中圖儀器高精度二次元影像測量儀6.5X電動變倍高分辨率鏡頭和大視野鏡頭組合測量，表面光、透射光、同軸光分段編程控制，鑄就強大的毛邊、弱邊抓取功能，清晰呈現工件真實邊緣，實現準確測量。
